WIS 昆西空壓機是由電動機驅動的固定式水噴單級螺桿壓縮機。WIS 40 至 WIS 75 的電動機恒速運行。WIS 50 V 和 WIS 75 V 配備變頻器。 可根據空氣需求量自動調整電動機速度。

壓縮機裝在隔音機身中，具有風冷式和水冷式兩種機型，可以配備或不配備內置空氣干燥機。 同時還配備了冷凝水自動排卸系統。前面板由電子控制模塊組成，包括起動和停機按鈕以及緊急停機按鈕。 包含保險絲、變壓器等的電柜位于此面板的后面。

在水分離器中，水會與壓縮空氣分離，然后聚集在容器底部。 壓差會推動水分離器中的水進入水冷卻器。

然后，冷卻水經過水過濾器并被重新注入壓縮機主機。

只有在起動時以及昆西無油壓縮機卸載過程中才可使用水泵，以確保系統中始終有噴水壓力。

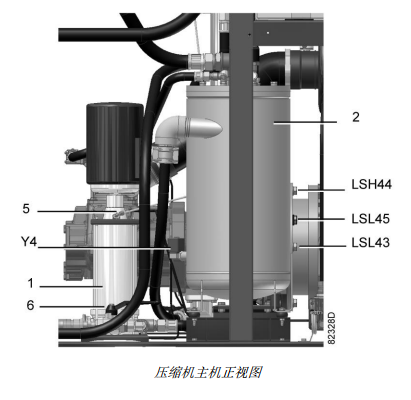

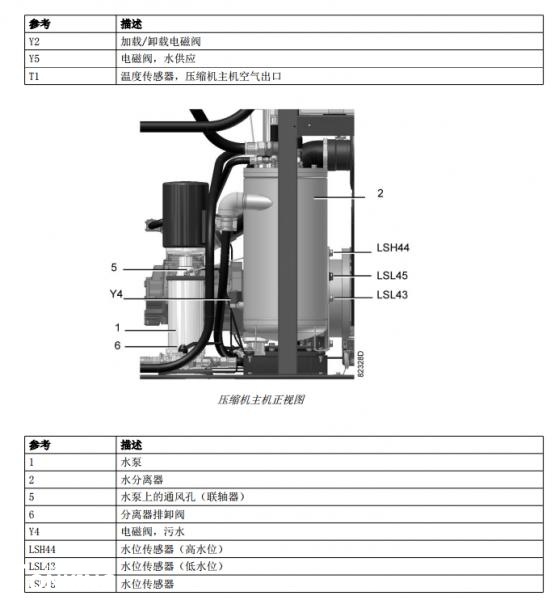

水位由 3 個電容式水位傳感器進行控制：

如果分離器中的水位太高（超過 LSH44 水位至少持續 10 秒），則排卸閥 (Y4) 將排放多余的水。

如果分離器中的水位太低（低于 LSL43 水位至少持續 10 秒），則閥門 Y5 將打開，水處理系統中的水將在加載運行過程中通過昆西無油壓縮機主機（卸荷閥）的吸水端進行注水。

如果水位低于 LSL 45 水位（裝有三個液位傳感器的機組），閥門 Y5 將打開，以在加載運行過程中注水。

如果水位低于 LSL 45 水位，則此機組在停機后將無法重新起動（自動或手動）。
